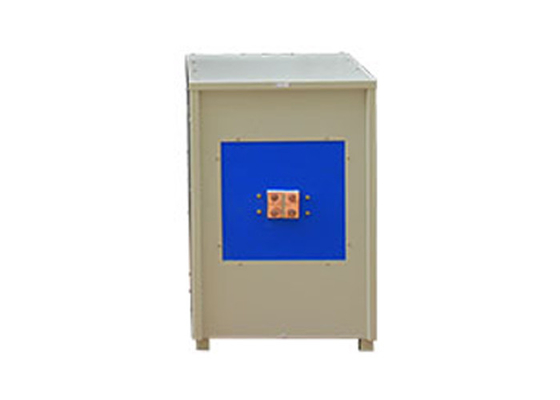

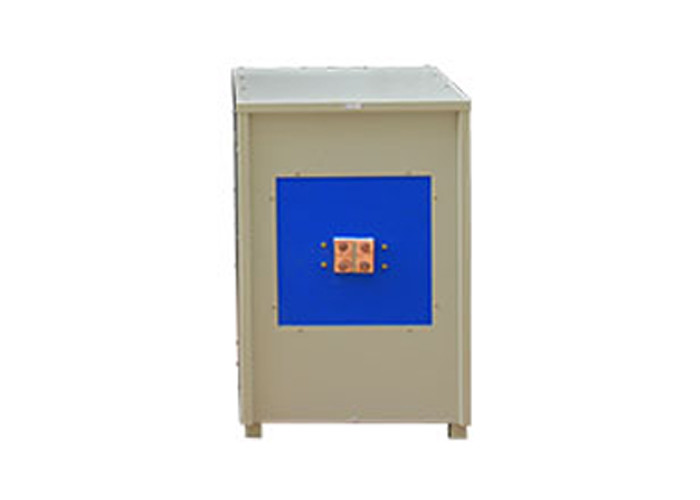

เตาความถี่กลาง การแปลงความถี่ การเหนี่ยวนำแม่เหล็กไฟฟ้า เตาความถี่ปานกลาง

หลักการทำงานของเตาความถี่กลาง:

เตาความถี่กลางส่วนใหญ่ประกอบด้วยแหล่งจ่ายไฟ แหวนเหนี่ยวนำ และเบ้าหลอมที่ทำจากวัสดุทนไฟในวงแหวนเหนี่ยวนำเบ้าหลอมนั้นเต็มไปด้วยประจุโลหะซึ่งเทียบเท่ากับขดลวดเสริมของหม้อแปลงไฟฟ้าเมื่อต่อขดลวดเหนี่ยวนำเข้ากับแหล่งจ่ายไฟกระแสสลับ สนามแม่เหล็กไฟฟ้ากระแสสลับจะถูกสร้างขึ้นในขดลวดเหนี่ยวนำเส้นสนามแม่เหล็กตัดประจุโลหะในเบ้าหลอม และสร้างแรงเคลื่อนไฟฟ้าเหนี่ยวนำในประจุเนื่องจากประจุเองเป็นวงจรปิด ขดลวดเสริมจึงมีลักษณะเฉพาะเพียงรอบเดียวและปิดดังนั้นกระแสเหนี่ยวนำจะถูกสร้างขึ้นในประจุในเวลาเดียวกันเมื่อกระแสเหนี่ยวนำไหลผ่านประจุ ประจุจะถูกให้ความร้อนเพื่อทำให้ละลาย

พารามิเตอร์ทางเทคนิคของเตาความถี่กลาง

รุ่น: LC-ZP-500

แหล่งจ่ายไฟ: สามเฟสสี่สาย 380V 50-60Hz

กำลังไฟฟ้าเข้า: 500KW

ถ้าช่วง: 3khz

อัตราการโหลด: 100%

กำลังไฟฟ้าเข้า: 500A

ขนาดขอบเขต:790*1000*1550mm

กฎการทำงานของเตาความถี่กลาง:

1. ก่อนสตาร์ทเครื่อง ให้ตรวจสอบว่าตัวเครื่องอยู่ในสภาพดีหรือไม่ และมีไฟฟ้าลัดวงจรหรืออันตรายจากความปลอดภัยที่เกิดจากสิ่งแปลกปลอมหรือไม่เริ่มระบบหมุนเวียนน้ำและตรวจสอบว่าช่องจ่ายน้ำ เช่น แหล่งจ่ายไฟความถี่ปานกลาง ตัวเตาความถี่กลาง และตู้เก็บประจุชดเชยมีความเรียบหรือไม่ และมีน้ำรั่วหรือไม่หากมี ให้กำจัดปัญหาที่อาจเกิดขึ้นของอุปกรณ์ก่อนเพื่อหลีกเลี่ยงการขยายตัวของข้อผิดพลาด

2. ตรวจสอบว่าแหล่งจ่ายไฟสามเฟสขาเข้าของแหล่งจ่ายไฟความถี่กลางเป็นเรื่องปกติหรือไม่

3. ตรวจสอบว่าการเชื่อมต่อระหว่างตู้จ่ายไฟกับเตาแม่เหล็กไฟฟ้าไม่เสียหายหรือไม่ไม่ควรแนบส่วนที่เปิดออกของวงแหวนเหนี่ยวนำเข้ากับวัตถุที่เป็นโลหะเพื่อป้องกันไม่ให้วงแหวนเหนี่ยวนำได้รับความเสียหายจากไฟไหม้

4. ภายใต้เงื่อนไขว่าทั้งหมดข้างต้นไม่เสียหาย สามารถส่งกำลังควบคุมไปที่แผงประตูได้

5. เปิดโพเทนชิออมิเตอร์ปรับกำลังบนแผงประตูทวนเข็มนาฬิกาเป็นขั้นต่ำ "0"

6. กดปุ่มสตาร์ทของสวิตช์วงจรหลักเพื่อปิดเบรกเกอร์และต่อวงจรหลัก

7. เปิดปุ่ม if start

8. ขยายโพเทนชิออมิเตอร์การตั้งค่าพลังงานบนแผงประตูตามเข็มนาฬิกาทีละน้อยจนกระทั่งถึงความต้องการในกระบวนการทำความร้อน

9. วัตถุประสงค์ของไฟแสดงข้อผิดพลาดบนแผงวงจรควบคุม
