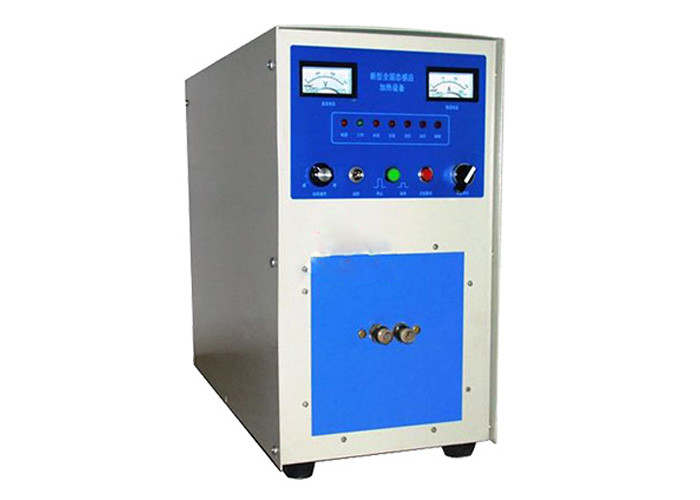

อุปกรณ์ทำความร้อนเหนี่ยวนำความถี่สูงอุปกรณ์ทำความร้อนเหนี่ยวนำสำหรับการชุบแข็ง การหลอมโลหะ และการแบ่งเบาบรรเทา

ภาพรวมของอุปกรณ์ทำความร้อนเหนี่ยวนำความถี่สูง:

เครื่องทำความร้อนแบบเหนี่ยวนำความถี่สูงมีการตั้งค่าฟังก์ชันการทำความร้อนอัตโนมัติ การเก็บรักษาความร้อน และการทำความเย็น ซึ่งเอื้อต่อการปรับปรุงคุณภาพการทำความร้อนของเครื่องทำความร้อนแบบเหนี่ยวนำความถี่สูง และทำให้การทำงานแบบแมนนวลง่ายขึ้นสามารถเลือกแหล่งจ่ายไฟของเครื่องทำความร้อนแบบเหนี่ยวนำความถี่สูงได้ตามกำลังและความถี่ยิ่งความถี่สูงเท่าใด ความลึกของการทำความร้อนก็จะยิ่งตื้นขึ้น และความถี่ความถี่สูงที่ต่ำลง การซึมผ่านของความร้อนก็จะยิ่งดีขึ้นเท่านั้นการติดตามอัตโนมัติของความถี่รอบสูงของเครื่องทำความร้อนแบบเหนี่ยวนำตั้งแต่ 1 ถึง 20KHz

พารามิเตอร์ทางเทคนิคของอุปกรณ์ทำความร้อนเหนี่ยวนำความถี่สูง:

รุ่น: LC-GPGY-50KW

แรงดันน้ำหล่อเย็น: 0.1-0.3mpa

กำลังไฟฟ้าเข้า: 50kW

การไหลของน้ำหล่อเย็น (เครื่องยนต์หลัก): 15L / นาที (0.1MPa)

แรงดันไฟฟ้าขาเข้า: 343v

การไหลของน้ำหล่อเย็น (หม้อแปลง): 18L / นาที (0.1MPa)

กระแสไฟเข้าสูงสุด: 64A

ปริมาณโฮสต์: 460×360×630mm3

ความถี่การสั่น: 16khz

จุดป้องกันอุณหภูมิน้ำ: 50 ℃

น้ำหนักโฮสต์: 40 ± 5% กก.

ประสิทธิภาพ: 90%

ขั้นตอนการติดตั้งอุปกรณ์ทำความร้อนเหนี่ยวนำความถี่สูง:

1. วางเครื่องหลักและเครื่องเสริม: โดยทั่วไป เครื่องหลัก (เครื่องควบคุมการทำงาน) จะอยู่ด้านบน และเครื่องเสริม (เครื่องจ่ายไฟ) จะอยู่ด้านล่าง

2. เชื่อมต่อน้ำและไฟฟ้าของเครื่องหลักและเครื่องเสริม: ต่อท่อน้ำโดยใช้ท่อน้ำบาง ๆ สองท่อในอุปกรณ์เสริมในลักษณะตรงขึ้นและลงต่อวงจรด้วยสายเคเบิลสองเส้นในอุปกรณ์เสริม สีแดงเชื่อมต่อกับสีแดง และสีดำเชื่อมต่อกับสีดำตรวจสอบให้แน่ใจว่าได้ขันให้แน่นโดยไม่ต้องสัมผัสไม่ดีต่อสายกราวด์ของเครื่องหลักและเครื่องรอง

3. การเชื่อมต่อสายไฟ: เครื่องเป็นแหล่งจ่ายไฟสามเฟส (380V) และสายไฟสีแดงสามเส้นเชื่อมต่อกับสวิตช์มีดสามเฟสพิเศษหรือสวิตช์ลม (สูงกว่า 65A)จากนั้นต่อสายดิน

4. การเชื่อมต่อน้ำ: แรงดันน้ำหล่อเย็นที่ใช้โดยเครื่องคือ 0.1mpa-0.3mpa (ประมาณ 1-3 กก.)โปรดเลือกปั๊มน้ำแบบเฟสเดียว (220V) ขนาด 370W และถังเก็บน้ำหรือสระน้ำ (เลือกระดับเสียงตามเวลาการทำงานและปริมาณงานต่อเนื่อง และติดตั้งหอทำความเย็นขนาดเล็กหากจำเป็น)ช่องจ่ายน้ำของปั๊มน้ำเชื่อมต่อกับช่องเติมน้ำของเครื่องด้วยท่อน้ำ และช่องจ่ายน้ำของเครื่องจะใช้เพื่อส่งน้ำกลับคืนสู่สระเพื่อให้ทราบถึงการหมุนเวียนของการไหลของน้ำที่ระบายความร้อน

5. การติดตั้งขดลวดเหนี่ยวนำ: เลือก ติดตั้ง และแก้ไขขดลวดเหนี่ยวนำตามรูปร่างและขนาดของชิ้นงานโลหะที่อุ่นโปรดทราบว่าขดลวดเหนี่ยวนำจะต้องไม่ลัดวงจร

6. วางชิ้นงาน: วางชิ้นงานที่จะให้ความร้อนที่กึ่งกลางของวงแหวนเหนี่ยวนำช่องว่างรอบๆ ชิ้นงานจะต้องเหมือนกันหมดชิ้นงานและวงแหวนเหนี่ยวนำจะต้องไม่ชนกัน
